CCS叠层母排绝缘热压膜应用-13

CCS叠层母排绝缘热压膜应用-13

CCS叠层母排绝缘热压膜应用-7

CCS叠层母排绝缘热压膜应用-7

ꁆ ꁇ

PI单面绝缘阻燃胶膜MT-FI80-B

首页 ꄲ 阻燃热固胶系列 ꄲ PI单面绝缘阻燃胶膜MT-FI80-B

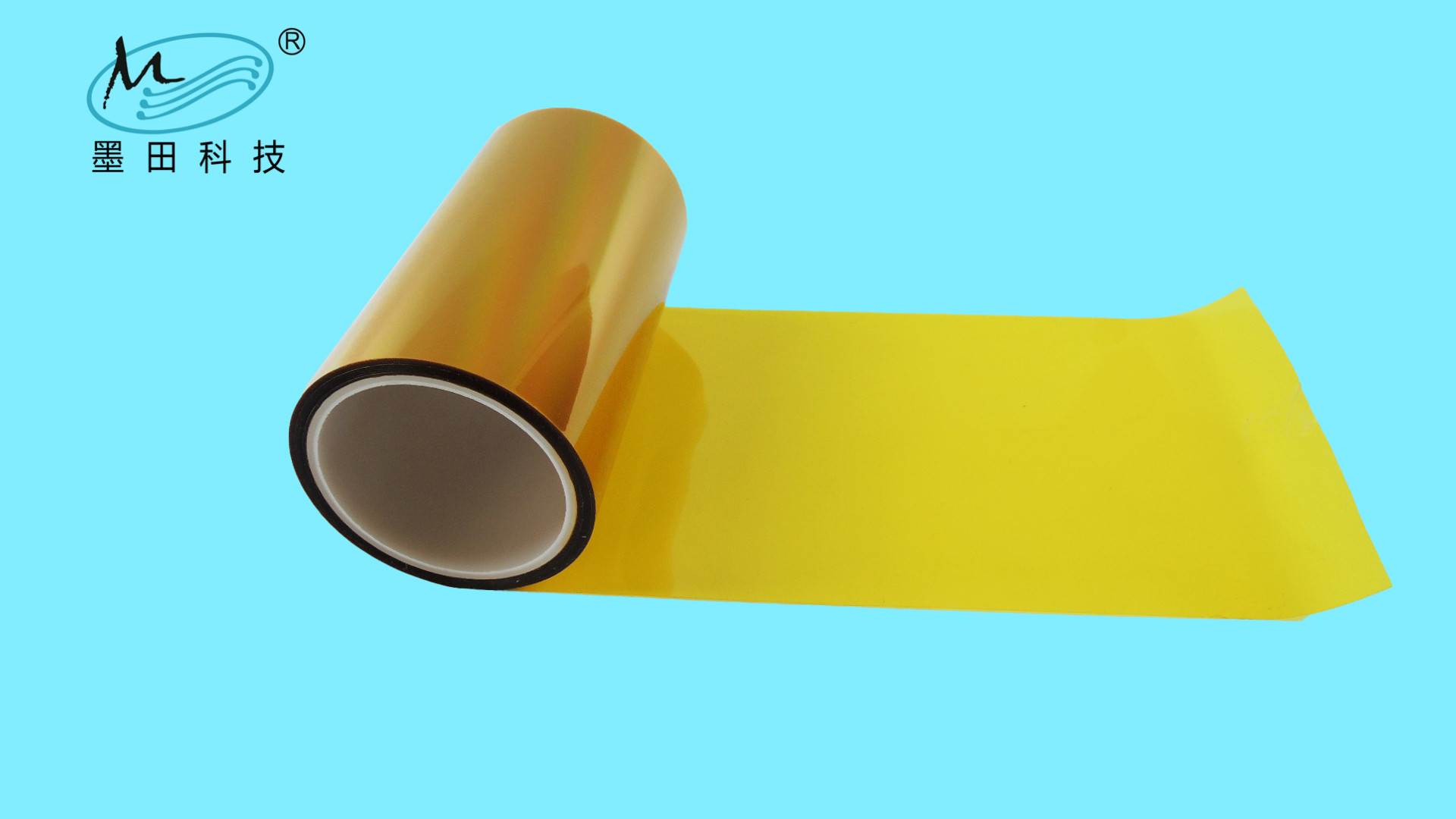

MT-FI80-B单面绝缘阻燃胶膜规格书

文件编号：（MT-DC-TDS-353）

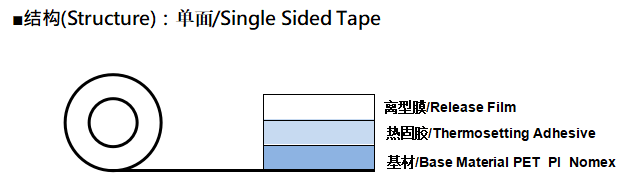

■结构：

40um 蓝色PE静电膜

50um 茶色PI基材膜

■产品应用/特性：

单面绝缘阻燃胶膜，可靠剥离强度；

储存在≤35℃和≤85%RH，保质期为 6个月。

■储存条件及寿命：

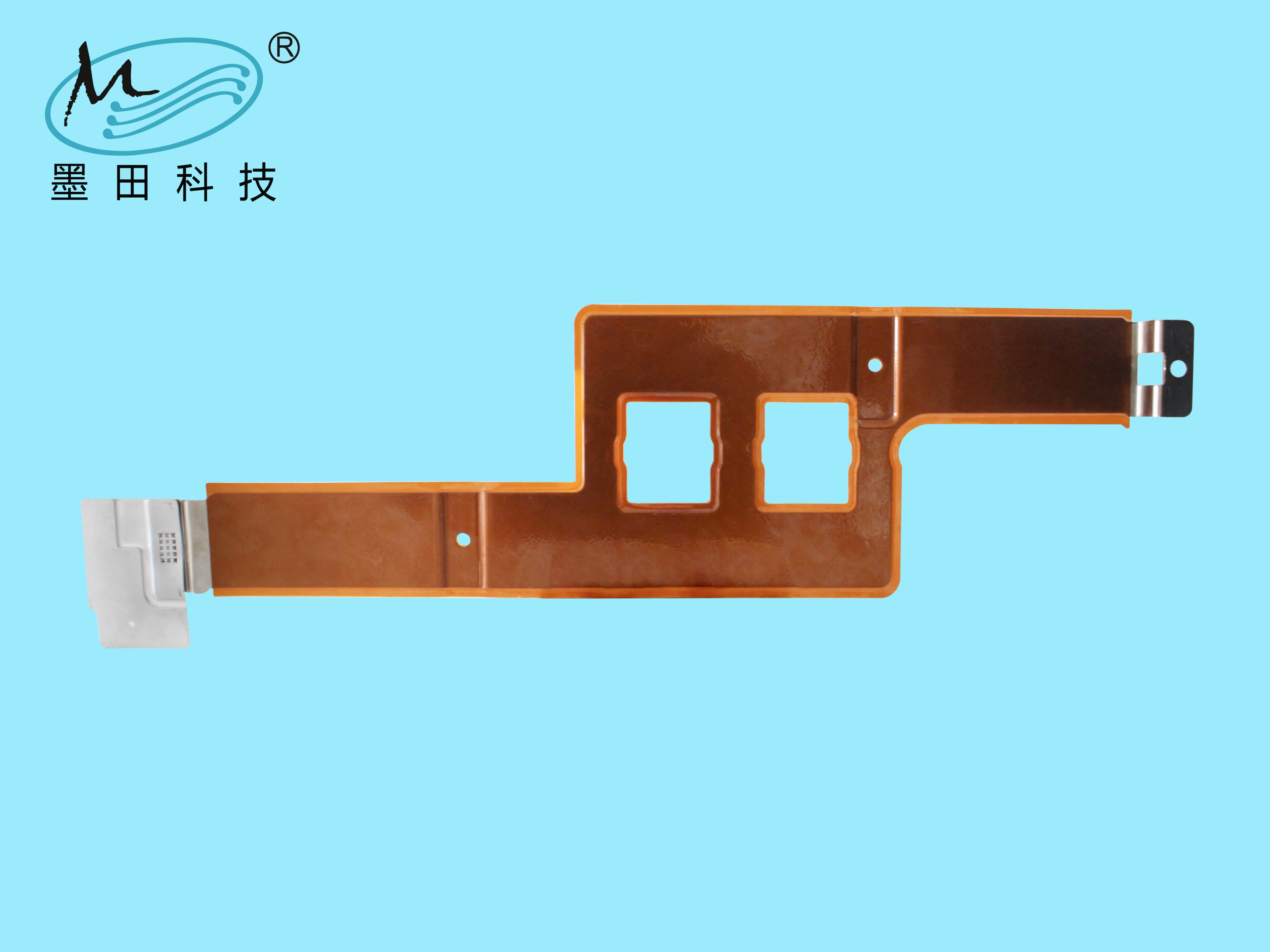

适用于叠层母线排、锂电池侧板、动力锂电模组绝缘粘接，是一种柔性、高可靠性的材料。

■物性/规格：

检验项目	实验条件	单位	标准	测试方法
PI厚度	常态	μm	50±3	墨田规范
胶层厚度	常态	μm	30-35	墨田规范
剥离强度	常态	N /mm	≧0.8	GB/T2792-2014
颜色	目视	-	茶色	色卡目视比对
电气击穿强度50Hz	常态	KV/mm	140	ASTM-D-149
拉伸强度	常态	Mpa	MD≥110、TD≥90	ASTM-D-882
断裂伸长率	常态	%	≥40	ASTM-D-882
收缩率	150℃30min	%	MD≤0.3、TD≤0.2	ASTM-D-1204
阻燃	-	-	VTM-0	UL94
环保性	-	-	PASS	RoHS2.0

以上数据为测试数据典型值，不能理解为保证值，典型值可根据客户要求适当调整。

■加工条件

1、压合时间15~45min，温度：130℃~180℃,压力＞10bar；

2、建议保压下降温至50℃以下出模。

■说明：

上述信息仅为客户的实验或使用提供一些参考性的建议，如果有新的认识和新的经验出现，我们会相应修改此资料，且墨田公司不再另行通知。由于各个厂家的设备、加工条件不同，最终产品的用途和要求不同，因此墨田公司只对薄膜本身的性能负责，而非对您的每一种具体的使用方法和应用要求负保证责任。

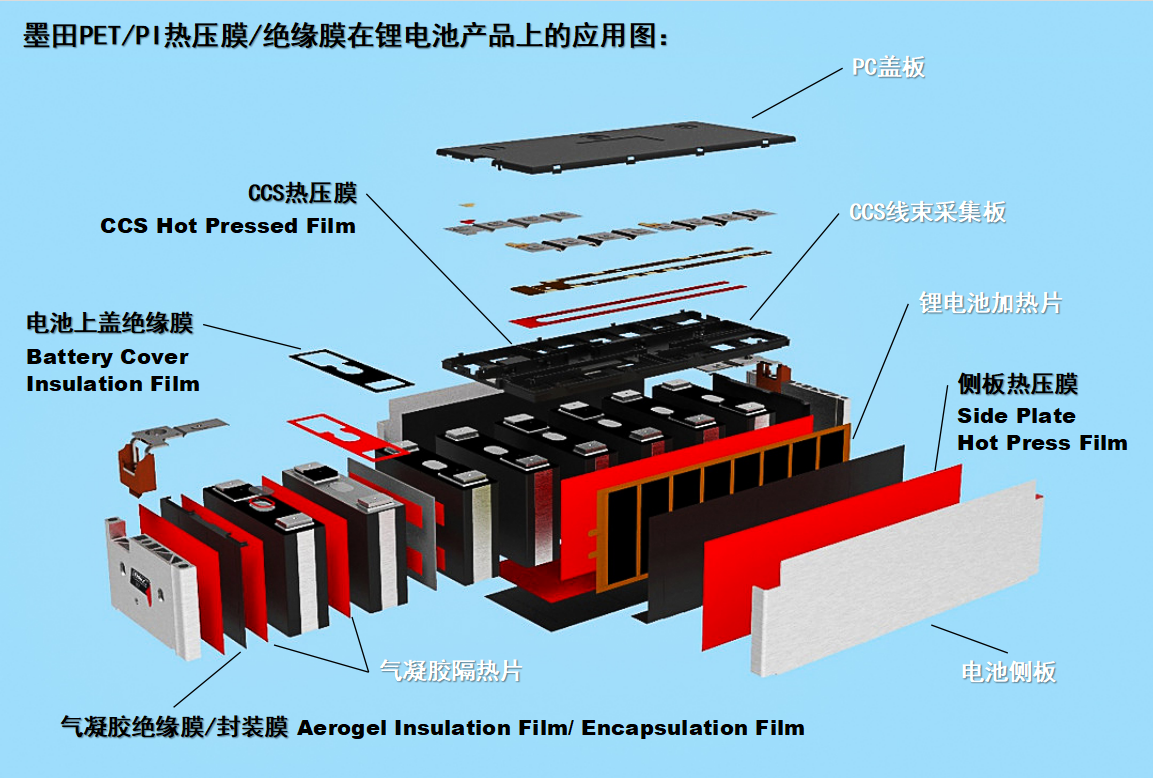

PI热压膜、PI热固胶适用于电池组件侧板、CCS、叠层母排、隔热片等应用
